Beschreibung

Der Ortsteil Willich-Wekeln mit ca. 6.000 neuen Einwohnern ist als Stadterweiterung „auf der grünen Wiese“ entstanden. Die Anbindung dieser Stadterweiterung an die bestehenden Freizeit- und Sporteinrichtungen machte die nachträgliche Errichtung einer Fußgängerbrücke über die stark befahrene L 382 notwendig. Unter Mitwirkung von Prof. P. Jahnen, vom Büro HJP Planer Aachen, wurde eine Rohr-Pylonbrücke entworfen, bei der zum einen die besondere städtebauliche Einbindung mit Aufenthaltsqualitäten im Bereich des ortsseitigen Widerlagers an einer Straßenbahnhaltestelle ebenso berücksichtigt wurde, wie zum anderen die vorgegebene Spannweite, die Höhenentwicklung über eine bestehende Lärmschutzwand und die baugrundbedingt schwierige Gründungssituation.

Konstruktion:

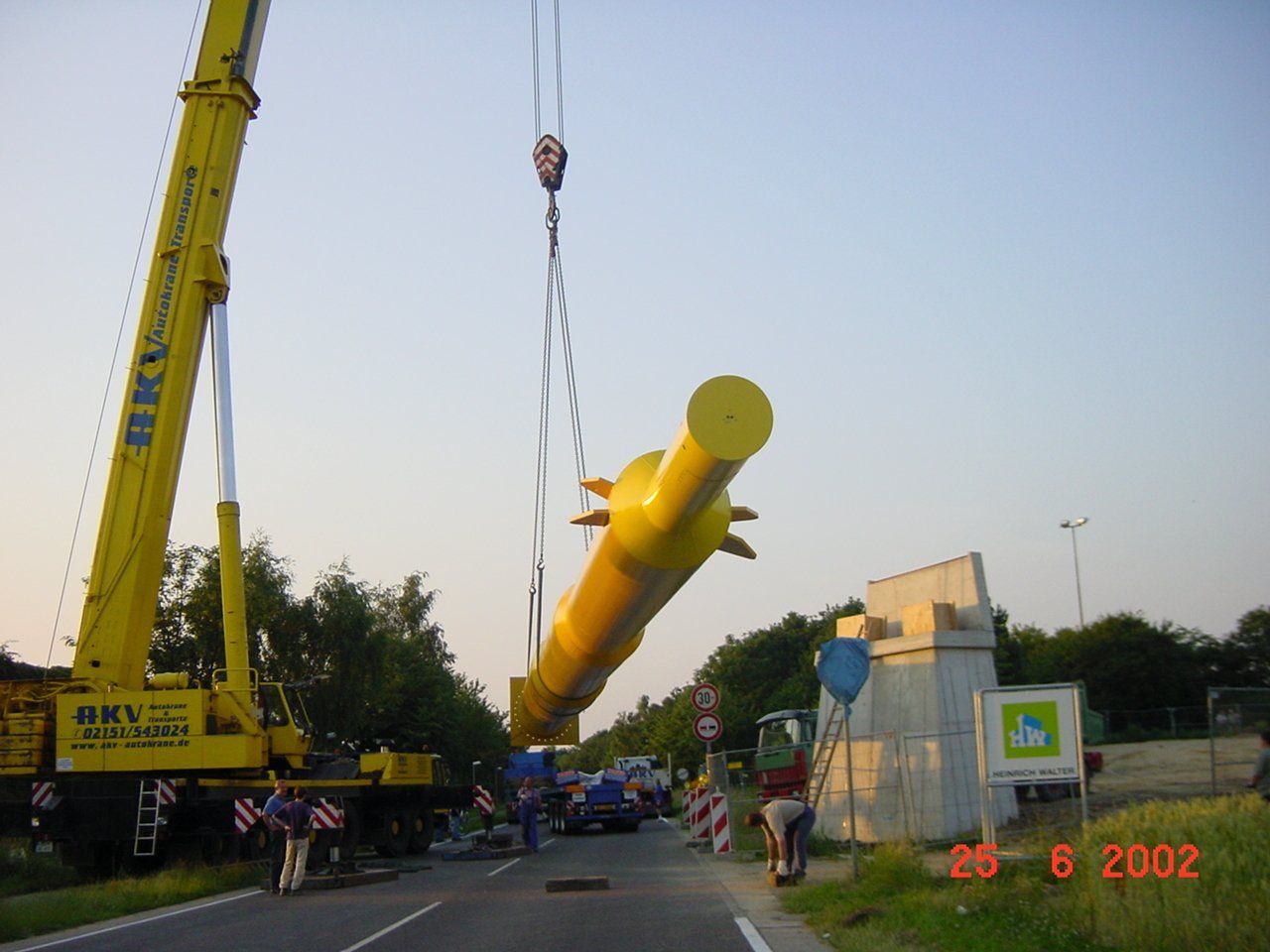

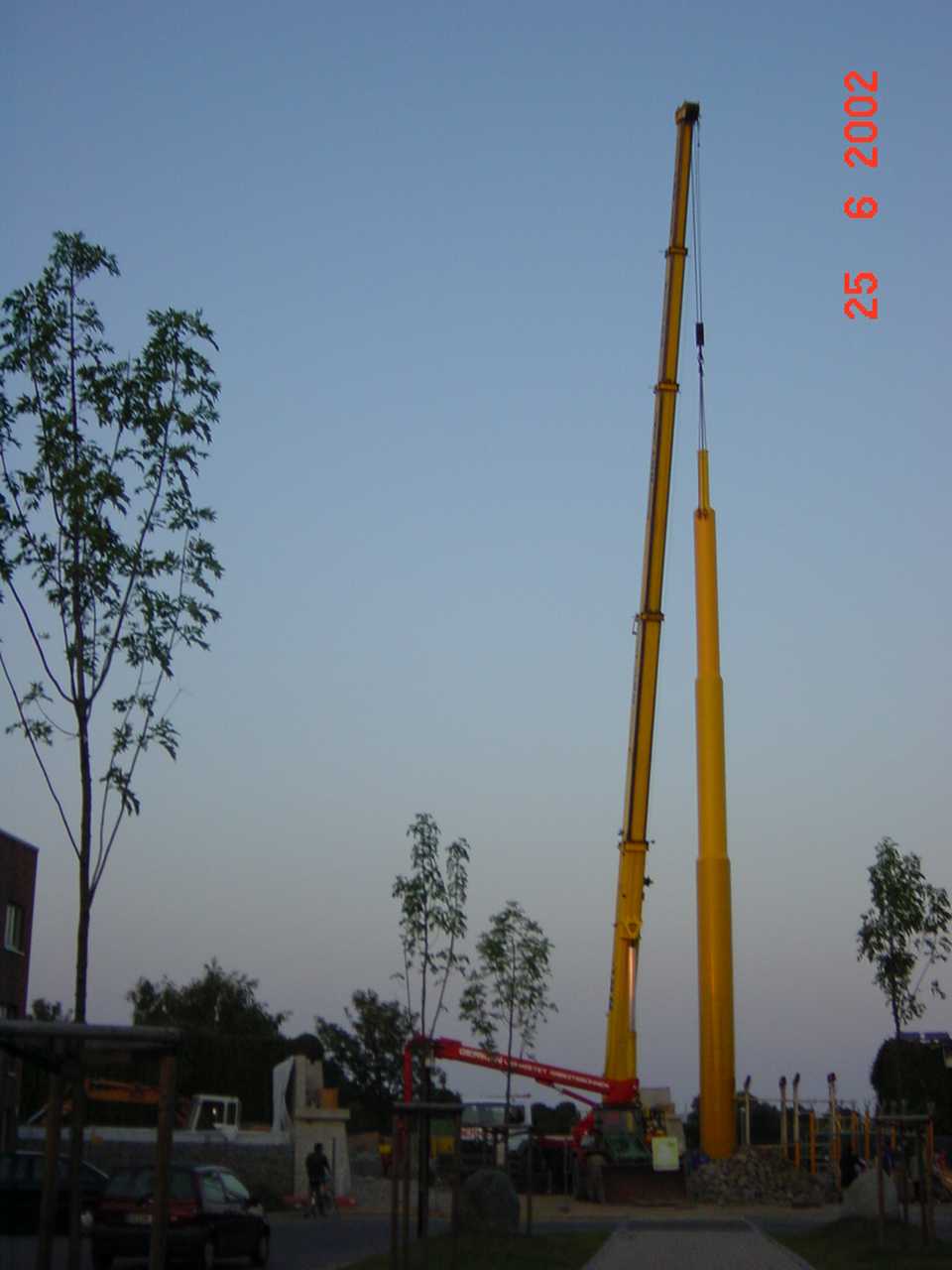

• Rohr-Pylon, flach gegründet

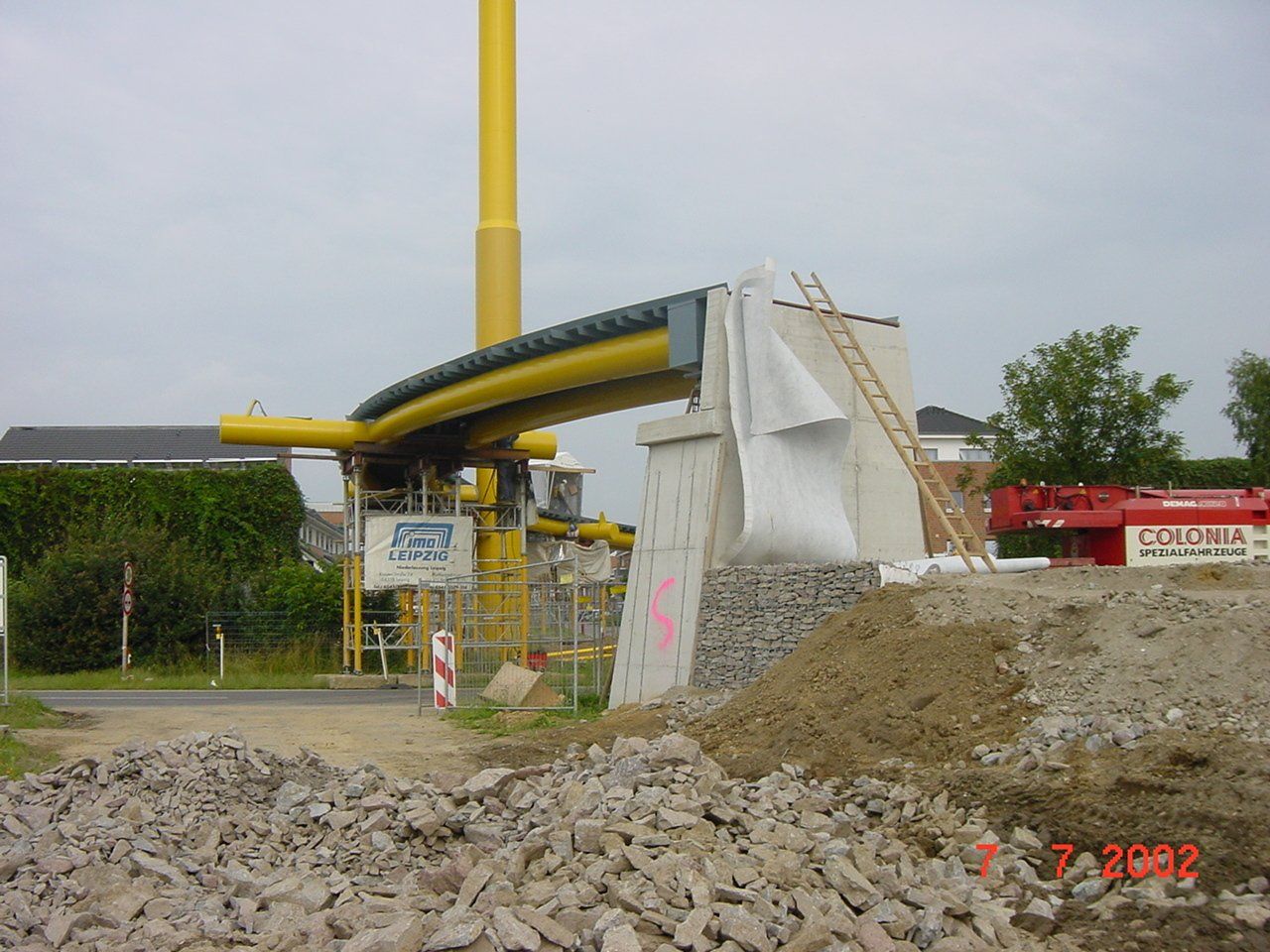

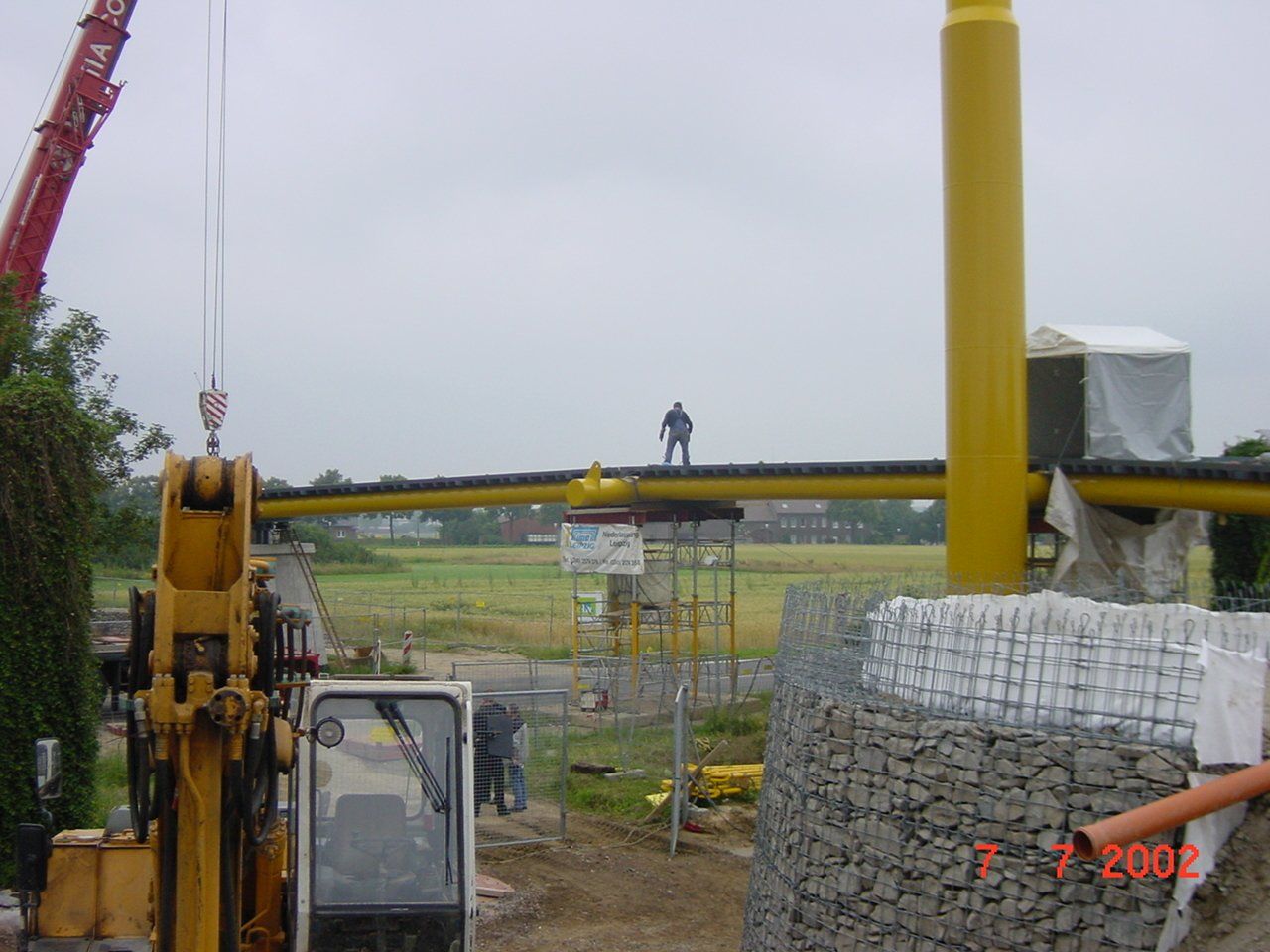

• abgespannter Überbau aus raumgekrümmten Rohren als Hauptträger

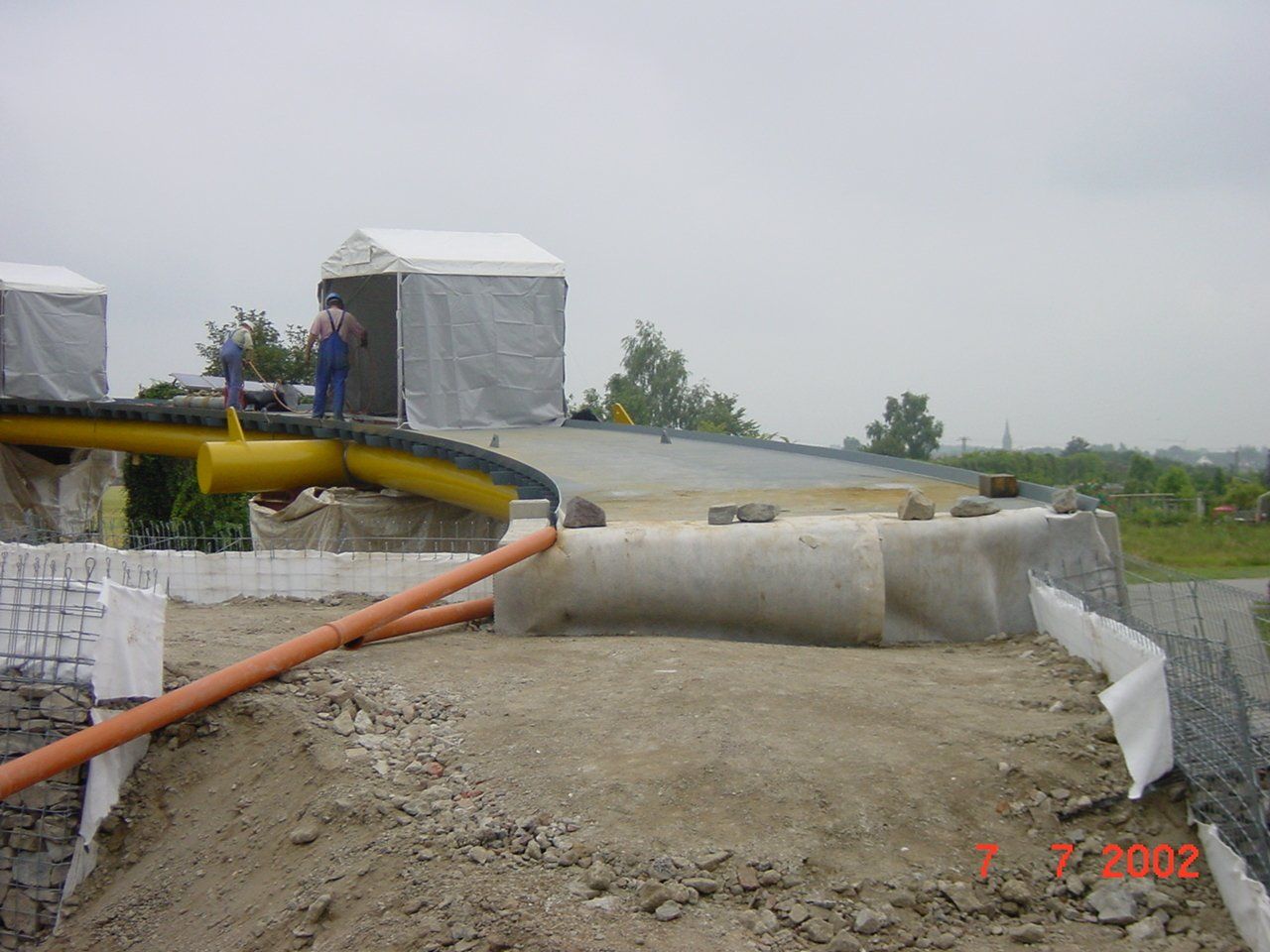

• orthotrope Brückenplatte
• Stahlbetonwiderlager, flach gegründet

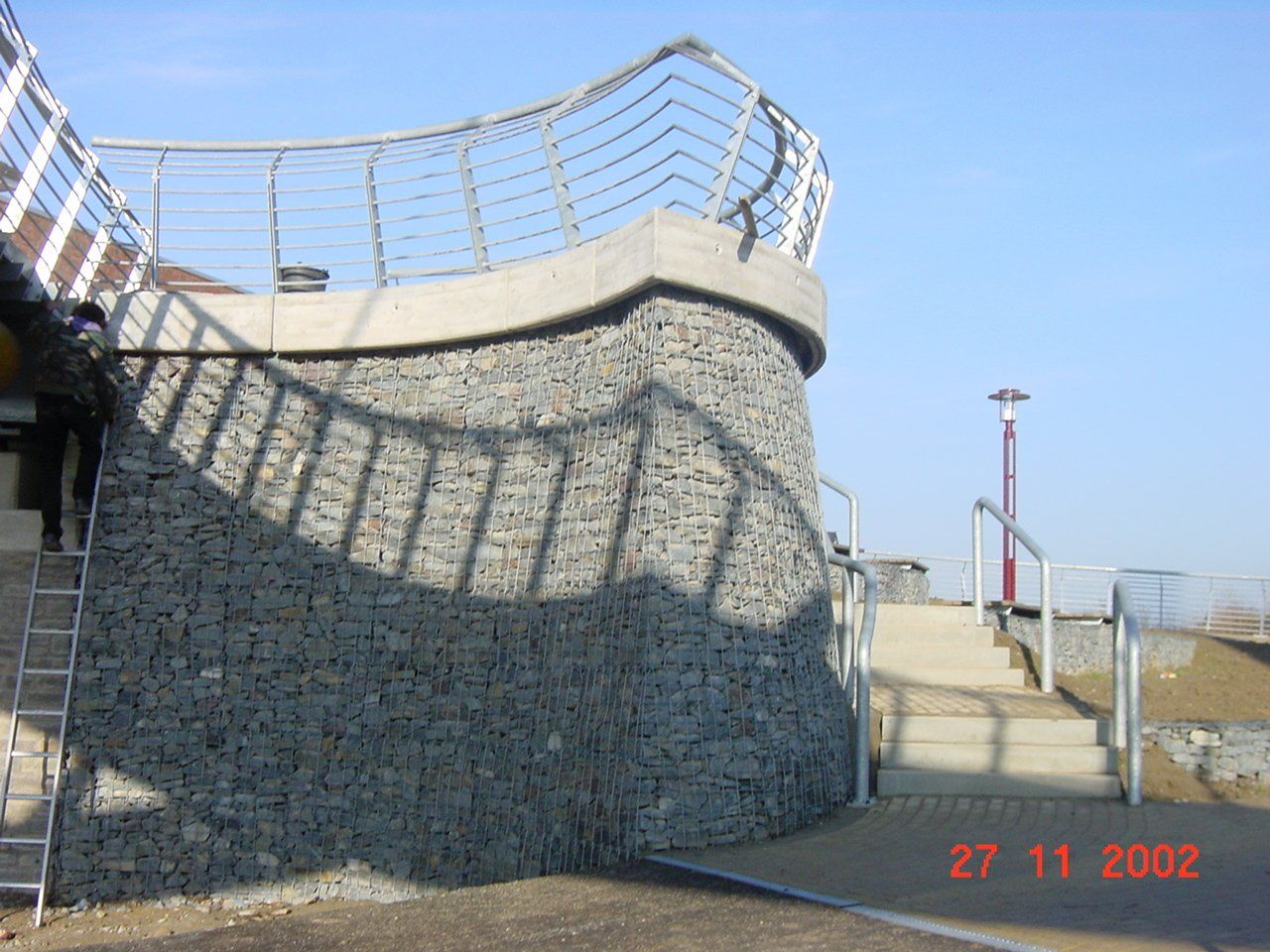

• Stützwand als Kombination,
• Bewehrte Erde/ Gabionen

Besonderheit: Schwingungstilger u. Beleuchtung

Lage:                         47877 Willich

Bauherr:                    Stadt Willich

Nutzung:                   Fuss- u. Radwegbrücke

Leistungszeitraum: 2001 – 2002

Leistungen:              LP 1-8 Objektplanung
                                  LP 2-6 Tragwerksplanung

                                 örtl. Bauleitung

Baukosten:              0,6 Mio €

Spannweite:           55 m

Objektplanung:     Dipl.-Ing. G. Storck
